Дополнительная информация

• Цена
  235625
• Характеристика

  Электропитание, В/Гц	220 (380) / 50
  Потребление электроэнергии, kВт/час	1,5
  Пневмопитание**, атм./л.мин.	6/300
  Длина /Ширина /Высота (не более), мм	1100/ 1700/ 3100
  Вес (не более), кг	380
  Ширина/Диаметр рулона пленки (макс.), мм	250 / 300
  Производительность (макс.)*, уп./час	1200 - 2400
  Объем накопительного бункера, л	150
  Диапазон дозировки, г	1-20
  Д/ Ш упаковки (макс.), мм	200 / 17(24)

  * Производительность оборудования зависит от веса дозы, свойств фасуемой продукции, свойств упаковочного материала и длины упаковки.

  ** Для обеспечения работы пневмоприводов фасовочного автомата, неоходимо наличие компрессора.

  Документация

  • Порционная упаковка: стик или сашет? Статья
  • Эксплуатация фасовочного оборудования. F.A.Q. (Часто Задаваемые Вопросы)
• Описание работы

  В накопительный бункер весового дозатора засыпается фасуемая продукция. Далее, с помощью вибропитателя, фасуемый продукт линейно перемещается к взвешивающему ковшику, подвешенному на тензометрическом датчике (тензодатчике). При заполнении ковшика, до параметров, указанных на электронном блоке управления, тензодатчик подает сигнал блоку управления на остановку подачи продукции. С электронного блока управления так же задается скорость подачи дозирующей продукции в ковшик и скорость досыпки, а так же регулируемые допуски взвешивания фасуемой продукции.

  После получения сигнала от блока управления весового дозатора, о том что фасуемая доза готова к выгрузке, блок управления упаковочного автомата подает команду на пневмопривод, для разгрузки взвешивающих ковшиков. После разгрузки, отмеренная доза высыпается в приемную лейку и далее в трубку, на которой, с помощью формирователя упаковки (воротника), свернута рукавом упаковочная пленка, с запаянными задним и нижним горизонтальными швами. Просыпаясь сквозь трубку, фасуемый продукт заполняет сформированный стик пакет. Приводится в действие паечный узел упаковочного аппарата, который работает по принципу постоянного нагрева и запаивает типом шва "еврошов" верхний шов заполненной стик упаковки, нижний и боковой швы следующей стик упаковки. При этом, в момент запайки стик-пакета, происходит смещение горизонтальных нагреватеьлных элементов (губок) паечного узла (каретки) вниз на установленную длину упаковки. Поскольку нагревательные элементы перемещаются вниз, не разжимаясь, они протягивают за собой упаковочный материал.

  В момент достижения кареткой нижней точки, производится отделение заполненной стик упаковки, путем рассечения упаковочной пленки механическим зубчатым ножом. В это же время, электронный блок управления подает сигнал на раскрытие другой заполненной дозировочной полости и высыпание ее фасуемого содержимого в новую стик упаковку, разжимает горизонтальные нагревательные элементы и перемещает их вверх для запайки следующей упаковки. Отсеченная упаковка падает на пол, в специальную емкость (коробку) или на отводящий транспортер.

  В электронном блоке управления фасовочного автомата, установлен микроконтроллер, который отслеживает аварийные моменты работы фасовочно-упаковочного автомата: окончания или разрыв рулона упаковочного материала, защемление прокции и т.д.

• Особенности

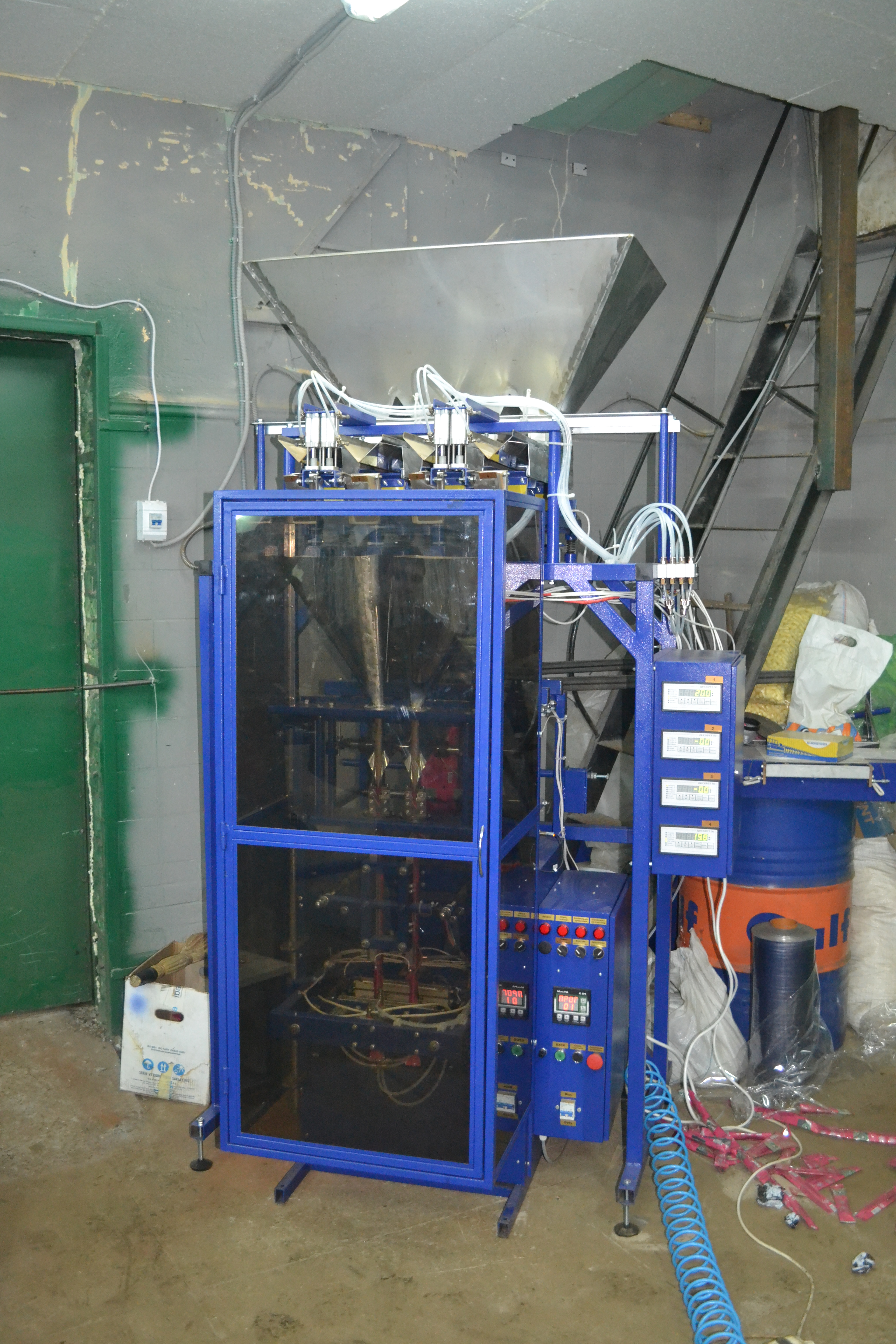

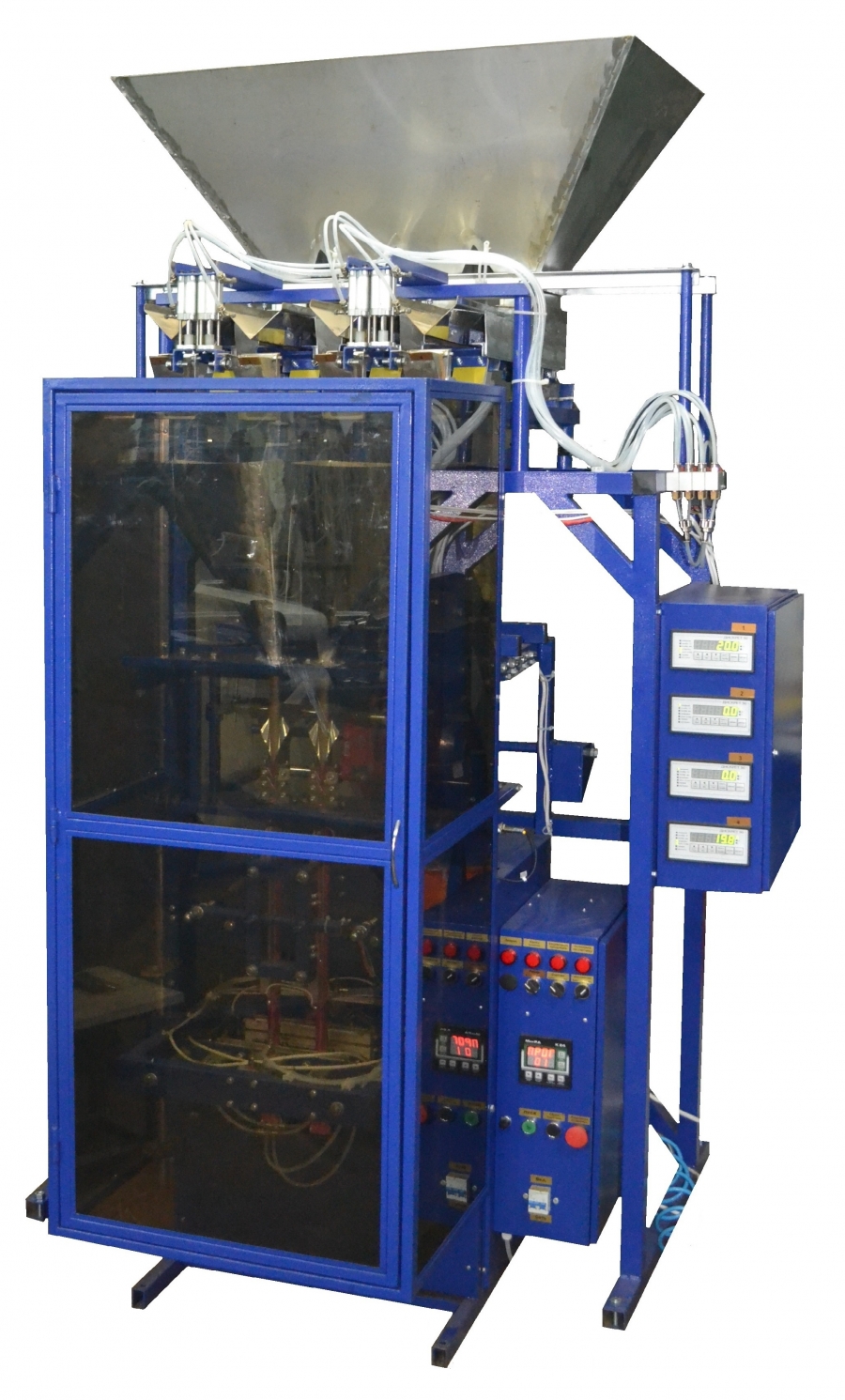

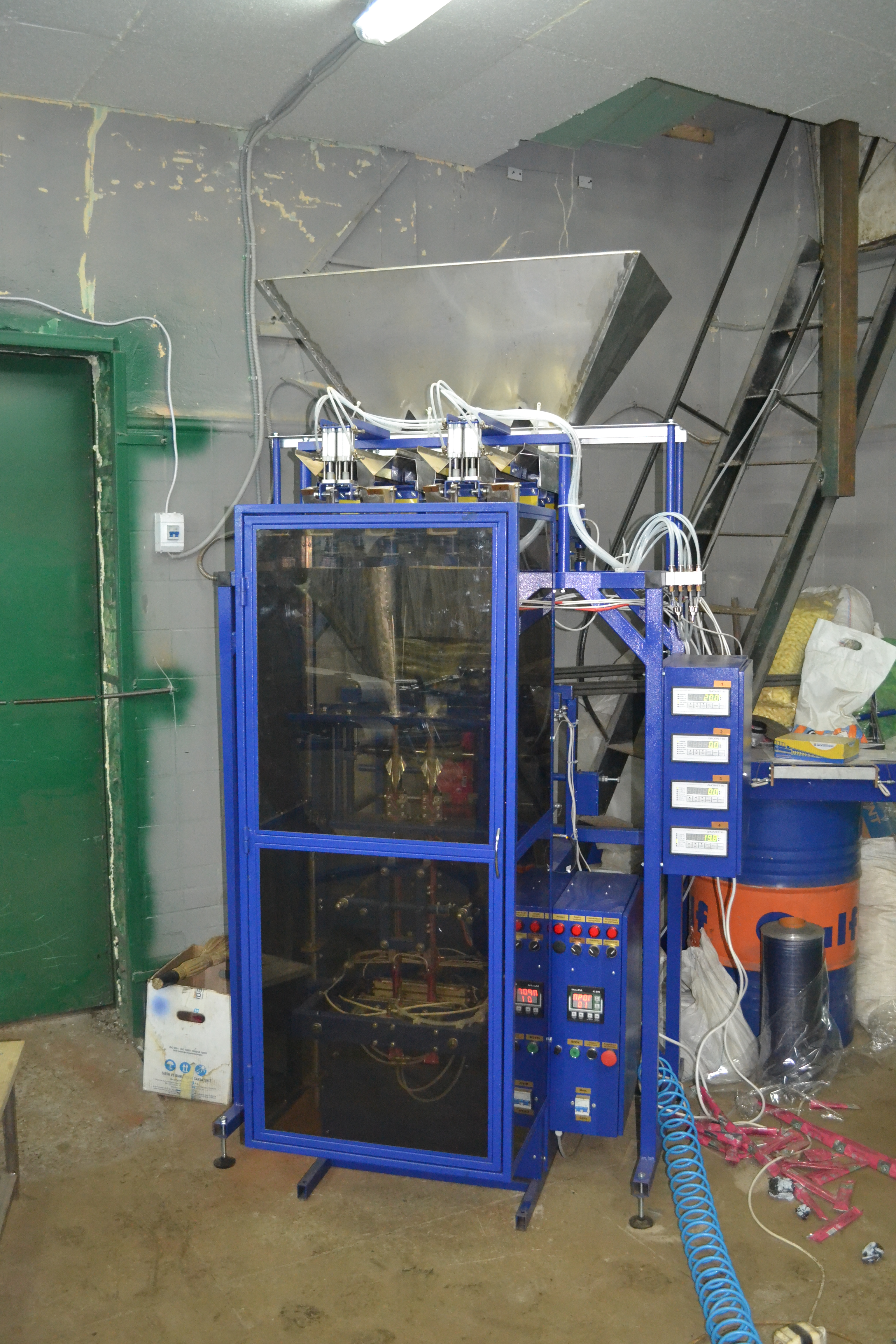

  Фасовочно-упаковочный автомат с весовым электронным дозаторром является применяется для порционной фасовки любой хорошосыпучей продукции, такой как: соль, перец, сахар, чай, кофе гранулированный и сублимированный, кофе 3 в 1, специи, приправы.

  Применение данного упаковочного станка позволяет получить 3-х шовную упаковку в виде трубочки (стик-пакет, стик, стик пакет, Stick), используемую в большинстве кафе, расторанах, заправках и других заведениях общепита. Наличие в составе данного оборудования весового дозатора позволяет достичь максимальной точности дозирования, при этом не меняя конструкции дозатора. Блок управдения весового дозатора имеет 15 режимов, для более удобной работы с несколькими видами продукции.

  Фасовочный агрегат имеет существинные габариты и требует напольного размещения с установкой регулируемых опор. Автомат имеет ограничения по ширине используемого упаковочного материала и высоте формируемого стик пакета, указанные в технических характеристиках. Возможно изготовление упаковочного автомата увеличенных размеров и нестандартных параметров (просчитывается индивидуально).

  Фасовочный автомат выпускается в моделях АF-120-V2, АF-120-V4. Их отличие между собой состоит в количестве "ручьев" дозатора и "ручьев" упаковочного материала, что способствует увеличению производительности станка: в АF-120-V2 - 2 "ручья" весового дозатора и 1 ручей упаковочного материала, производительностью до 1200 упаковок/час, а в АF-120-V4 - 4 "ручья" весового дозатора и 2 ручья упаковочного материала, производительностью до 2400 упаковок/час.

• Комплектация

  Стандартная комплектация

  • Весовой (1-4 потоковый) дозатор с накопительным бункером;
  • Формирователь (1-4 потоковый) упаковки "стик";
  • Система автоматической кареточной протяжки упаковки по длине и по "фотометке";
  • Узел запайки продольного и поперечных швов упаковки;
  • Электронный блок управления со световой индикацией и отслеживанием аварийных ситуаций.



  Дополнительная комплектация

  • Транспортер загрузочный, отводящий;
  • Термопринтер (от 6 символов, в любой точке упаковки);
  • Система контроля длины упаковки по рисунку на пленке;
  • Устройство нанесения надсечки на шов;
  • Защитный кожух;
  • Компрессор.



  Оснащение

  • Электроприводы – SТМ (Италия);
  • Пневмоприводы – CAMOZZI (Италия);
  • БУ – Libra, МиКра (Украина);
  • Частотные преобразователи – INVT, HYUNDAI (Корея);
  • Узлы, контактирующие с продуктом – сталь 304.
• Возможности
  1200-2400 уп./час
• Тип упаковки
  стик пакет
• Продукция
  сыпучие продукты
