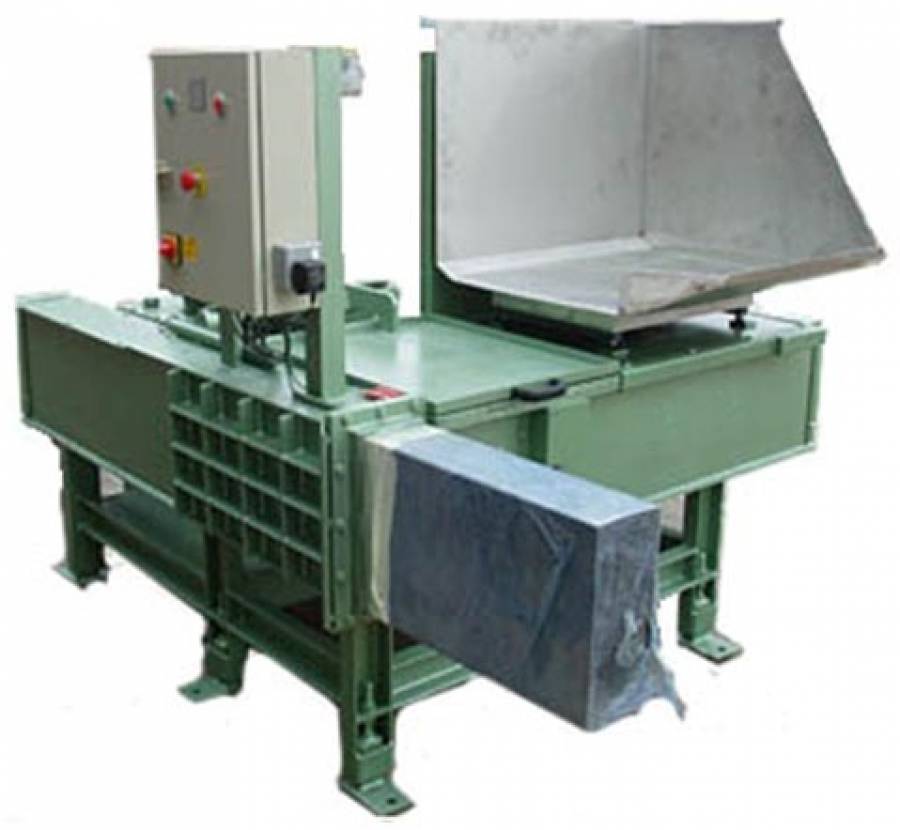

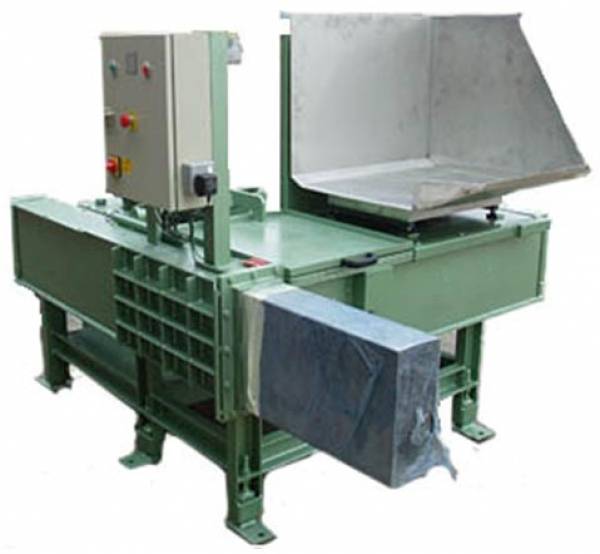

Назначение: машина предназначена для фасовки и упаковки в готовые полимерные пакеты сена и древесных опилок для подстилки домашних животных.

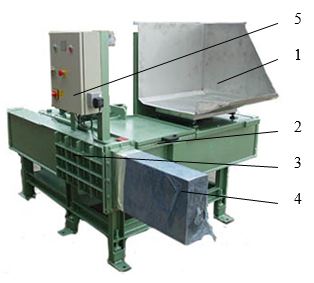

УСТАНОВКА СОСТОИТ ИЗ:

Подготовительный бункер (1) - опция;
Накопительный бункер (2) с приводом;
Компрессионная камера (3) с приводом;
Насадка (4);
Блок управления (5);

ОПИСАНИЕ РАБОТЫ (УСТАНОВКА С РУЧНОЙ ЗАГРУЗКОЙ ПРОДУКТА; СОГЛАСНО СХЕМЫ №1):

Перед началом формирования брикета оператору необходимо одеть готовый пакет на насадку (4), согласно рисунка.
Продукт (сено или опилки), загружается оператором в подготовительный бункер (1) (опция), который может быть выполнен с весовой платформой (опция). Оператор открывает крышку накопительного бункера (2), перемещает продукт с подготовительного бункера (1) в бункер (2), закрывает крышку и нажимает кнопку «Старт» на блоке управления (5).
 Одна из стенок бункера (2), при помощи привода, перемещает продукт в компрессионную камеру (3) сжимая его и формируя брикет. Далее, стенка компрессионной камеры (3) перемещает брикет через насадку (4), в одетый на нее пакет. Стенки бункеров (2) и (3) возвращаются в исходное положение.

Процесс повторяется

ОПИСАНИЕ РАБОТЫ (УСТАНОВКА С АВТОМАТИЧЕСКОЙ ПОДАЧЕЙ ОПИЛОК В ЗОНУ ПРЕССОВАНИЯ; СОГЛАСНО СХЕМЫ  №2):

При фасовке опилок, далее продукт, установка дополнительно оснащается накопительным бункером (6) для продукта и шнековым дозатором (7).
Продукт загружается в бункер (6), а необходимое количество продукта с него отсчитывается количеством вращений шнека. Продукт шнеком подается в компрессионную камеру (3).
Такое решение обеспечивает автоматическую подачу опилок с бункера (6) в зону прессования (камеру 3).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


• Доза – до 1 кг/ 6 – 12 л (опилки), 400-600 ±5% г. (сено) (согласно технического задания);
• Размер пакета – согласно технического задания;
• Исполнение – полуавтомат;
• Производительность – до 5 уп/мин;
• Загрузка бункера – ручная;
• Дозирование – объёмное / выполняется оператором;
• Подача пакета – ручная;
• Снятие пакета – ручное;
• Управление – педаль / кнопка;
• Электропитание  – 380 В, 50 Гц.
• Установленная мощность – 2.5 кВт ;
• Эксплуатация при температуре -  -10 - +35 С ;
• Усилие пресса – 20 кг\см. кв ;
• Вес – 115 кг ;
• Габариты:
  • ручная загрузка (схема 1): 2800х2000х1700 мм
  • полуавтоматическая загрузка опилок  (схема 2):  2800х2100х2600 мм

Пакет закрывается вручную и запаивается при помощи запайщика.
Упаковка приобретает форму параллелепипеда  (130х80х360мм – согласно технического задания).

По согласованию установка может комплектоваться запайщиком следующих типов:
- запайка «конверт» (горячей плитой);
- запайка «конверт» (шиной);
